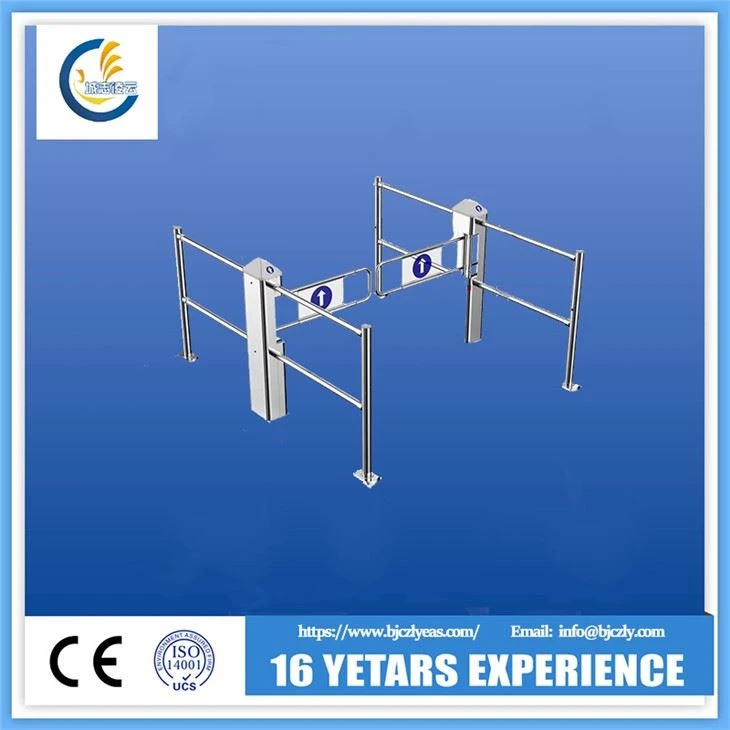

Спецификация за система за контрол без четки Servo

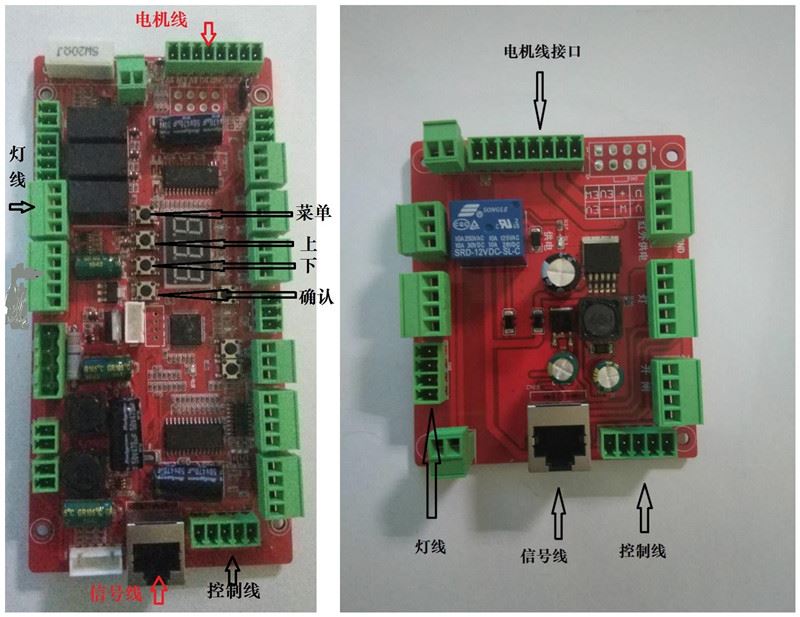

- Диаграма на окабеляване на мейнборда

- Диаграма за окабеляване на основната дъска

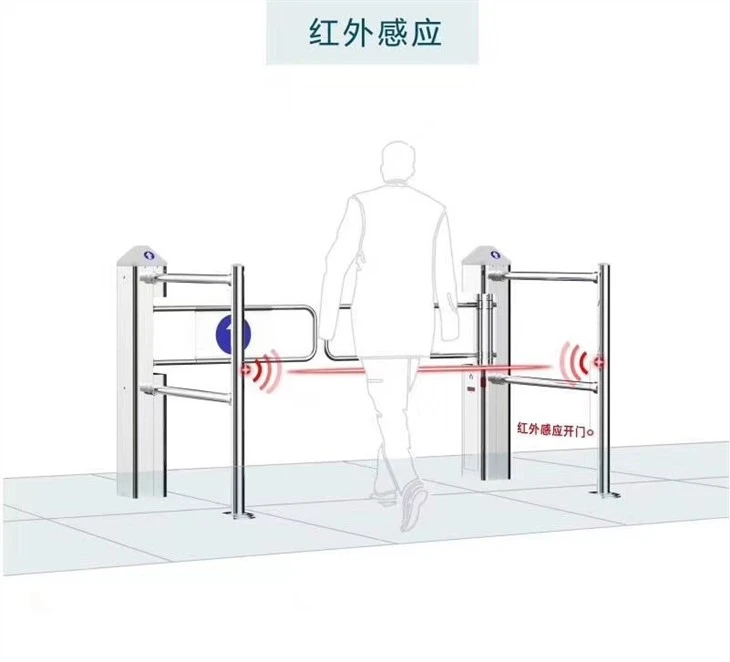

Функционални характеристики

1. Той има функцията на грешка самоконтрол и алармен подкана, която е удобна за потребителите да поддържат и използват.

2. Може да бъде свързан към всеки изходен контролен сигнал или бутон или дистанционно управление на управляващо устройство за постигане на еднопосочен контролен трафик.

3. Функция за автоматично нулиране: след всеки замах 90 градуса, и откриване на преминаването на хора и обекти, т.е. автоматично нулиране, или в определеното време (забавяне многофайл регулируем) не премине, системата автоматично ще отмени правото да премине и да се върне в първоначалното положение.

4. Индикация на осветлението: индикация за състоянието на светофара с висока яркост за насочване на трафика.

5. Вход за контрол на пожар: може да бъде свързан с сигнал за пожароизвестяване, за да се постигне постоянно отваряне на портата.

6. Функция за предупреждение за аларма: когато незаконно движение или порта, автоматично предупреждение за тревога.

7. Скорост регулируема: люлеещата се ръка се отваря и затваря скоростта на многостепенна регулируема, потребителите могат да бъдат настроени в зависимост от действителните нужди.

8. Ново поколение система за контрол ARM от промишлен клас, добавяща многофункционални цифрови настройки, функции за шифроване и нулиране.

9. Функция против реверсия: в процеса на нулиране на люлеещата се ръка, ако външната сила обърне люлеещата се ръка, люлеещата се ръка автоматично стартира обратната тяга и изпраща аларма, а когато външната сила изчезне, тя автоматично се връща на нула, за да възобнови трафика.

10. Функция за автоматична защита: когато външната сила не позволява на люлеещото се рамо да се движи нормално, а външната сила е непрекъсната, системата автоматично ще открие 20 секунди след автоматична защита и ще влезе в състояние на в латентно състояние. Следващият законен сигнал вход, портата автоматично ще се върне към нормалното.

11. Многоетапна буферна функция против сблъсък: при незаконно преминаване или перфориране спирачният прът буферира съответния ъгъл и започва незабавната обратна тяга, и започва алармата едновременно, което значително намалява механичното увреждане, причинено от честия или непрекъснат сблъсък, докато осъзнава хуманизираното антинараняване.

12. Безпилотно мито: автоматично отворено рамо за люлка на захранването, автоматично нулиране на захранването (блокиране на трафика).

Технически параметри

Шофьор	Нискоенергийна M05
Максимална кинетична енергия	J<>
Максимална здравина	67N (външен ръб на вентилатора на вратата)
Въртящ момент на задвижване	Около 5 Nm
Ключалка	Предавка спирачка RA12
Заключване на въртящия момент	20 Nm минимум
Честота на преминаване	30 човек/мин
Дизайн на задвижване	100 00000 цикли на превключване
Живот на шофиране MCBF	100 00000 цикли на превключване
Отворен ъгъл	-90° - +90°
Контролирам	СТЕ 21
Софтуер	FCC
Захранване	V AC /50-60Hz 100-230
Натоварване на прикачването	120VA
Напрежение на блока за управление	24V DC
Интерфейс	Сериен интерфейс Вътрешен: Шина връзка вътре CAN контролен панел Външен: може да свърже до 8 оборудване; Няма обратна връзка под налягане за 5 ETS 21 дъски на блок; друга обратна връзка е достъпна чрез други СТЕ 21io

Описание на записа в режим debug

1. Натиснете меню ключ 3 секунди, се появи L-1, натиснете потвърди ключ, въведете режим на отстраняване на грешки на времето за затваряне на порта

2. Натиснете меню ключ 3 секунди, се появи L-1, натиснете ключ, докато се появи L-7, натиснете потвърди ключ, въведете порта мощност изключване врата режим на отстраняване на грешки (вижте таблицата по-долу за подробности)

3. Натиснете меню ключ 3 секунди, се появи L-1, натиснете ключ, докато се появи L-12, натиснете потвърди ключ, въведете режим на отстраняване на грешки на гейт звук (вижте таблицата по-долу за подробности)

4. Натиснете клавиша за меню за 3 секунди, се появи L-1, натиснете клавиша, се появи D-1, натиснете потвърждението, гласов подкана, за да натиснете люлка ръката до позицията, която искате, този път можете да регулирате люлка рамо, регулирате, натиснете менюто, за да потвърдите, Натиснете менюто, за да излезете (вижте таблицата по-долу)

Потребителите могат да задават таблици с код за отстраняване на отстраняване на проблеми

Номер на меню	Значение	По подразбиране	Обхват
L-1	Работно време	4 секунди	0-30 секунди (по-голям брой, по-дълго време на затваряне)

L-7	Превключване на посоката	0	0 за: ляво отворен 1 за: Дясно отворен
L-13	Глас на алармата	-	Кликнете върху Добавяне и изваждане Изберете Гласова категория Запиши чрез потвърждение
L-12	Гласов том	15	0 Минимум 15 Макс
L-14	Тест на стареенето на портата	Натиснете потвърдете, за да влезете, ключ от менюто, за да излезете
D-1	Нулеви битови настройки	Ако двете врати люлеещи се рамена не са подравнени, след влизане в моторния хлабав вал до желаното положение на затваряне, според потвърждението на главния борд може да бъде
D-4	Скорост на отваряне и затваряне	1, най-бърз 10, най-бавен (фабрично неизпълнение 10)
