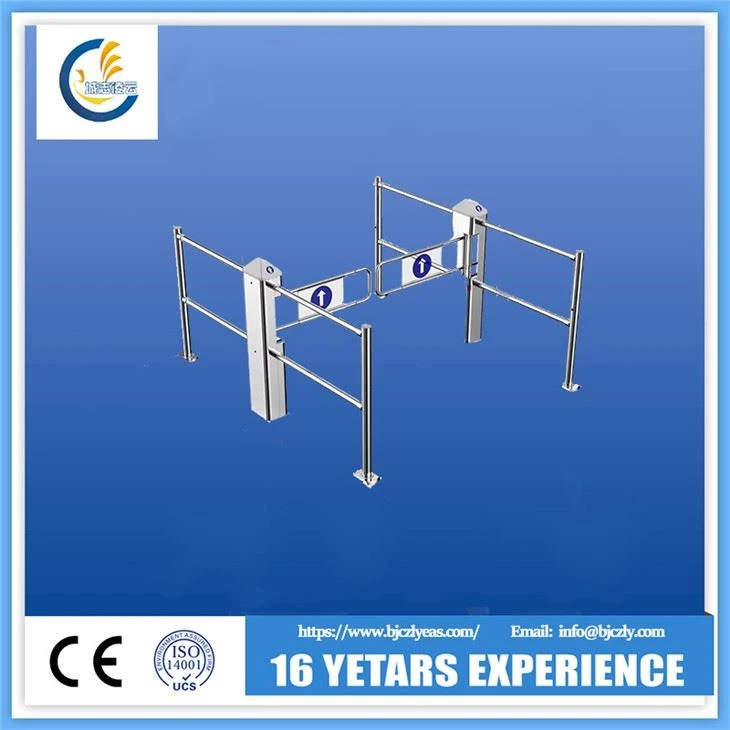

Бариерен стълб за опашка от неръждаема стомана с регулируем колан

Система за контрол на достъпа на клиенти от неръждаема стомана / система за контрол на достъпа на клиенти

Въведение:



I. Обхват на приложение
Турникетът може да реализира блокиране и контрол на достъпа на обществен проход. Механичната му част включва устройство за аварийно управление. По време на изключване, ръцете на двете крила ще се отворят автоматично, за да осигурят достъп. По време на електрификацията рамената ще се нулират. С разнообразни конфигурации той е подходящ за всички сгради и може да реши всички проблеми с управлението на входа и изхода.
II. Характеристика
1. SUS304 # 1.2mm водоустойчив корпус от неръждаема стомана NC щанцоване, лазерно пробиване, нов и красив дизайн;
2. Уникална инсталационна повърхност, гарантираща лесна и удобна инсталация на системен интегратор'
3. Използва се LINIX (най-добрата марка микромотори в Китай) безчетков постояннотоков двигател и повърхността му е покрита с дихромат;
4. Програмируемо управление на турникет, в една или две посоки (зададени от потребителя);
5. Пиедесталът се фиксира с помощта на разширителни болтове.
III. Въведение в безчетковия DC двигател
Параметри на двигателя:
45 ZW N 24-30 / 60JB
Номер на редукционната скоростна кутия
Изходна мощност: 30 означава 30W
Номинално напрежение: 12 означава 12V
Код на магнитния материал на ротора: N означава Nd-Fe-B
Код на наименованието на продукта: Z означава DC, W означава безчеткови

1. Технически параметри
1.1 Структура: 304 # / 2.0mm дебелина, кръгла ограда от неръждаема стомана
1.2 Външни размери:
Диаметър на главната колона: 169 мм
1.3 Тегло: 40кг
1.4 Дължина на въртящото се рамо: 500mm-900mm (или по поръчка)
1.5 Максимално натоварване на въртящото се рамо: 30 кг
1.6 Ъгъл на въртене на въртящото се рамо: 180 °
1.7 Посока на въртене: Две посоки
1.8 Захранване: AC220 ± 10% V / 50 ± 10% HZ
1.9 Задвижващ мотор: Почистен DC двигател (12V)
1.10 Входен интерфейс: Сух контактен сигнал или 12V ниво сигнал или 12V импулсен сигнал с импулсна ширина ≥ 100ms; Задвижващ ток ≥ 10mA
1.11 Комуникационен интерфейс: RS485 стандарт; Комуникационно разстояние ≤ 1200m
1.12 Скорост на преминаване: 40 души / минута (постоянно отворено); 25-30 човека / минута (постоянно затворени)
1.13 Интервал на отваряне и затваряне на рамото: 1-2s
1.14 Време, необходимо за влизане в състоянието на преминаване след включване: 3s
1.15 Време за автоматично нулиране в случай на проблем: 10s
1.16 Работна среда:
Вътре вън
Температура: -10 ° C-50 ° C
RH: ≤ 90%, без конденз
2. Основни функции и характеристики

1) Неговите функции за самоконтрол и предупреждение за улесняват поддръжката и използването на потребителя'
2) Работното състояние на оборудването' може да бъде програмирано от вградения малък панел на главната контролна платка;
3) Механичната конструкция може да попречи на операторите да бъдат притиснати или ранени. Тъй като въртящото се рамо е блокирано в процеса на нулиране, двигателят ще спре да работи в рамките на определеното време. Рамото ще се нулира отново (докато не бъде нулирано) след забавяне по подразбиране и силата е малка (≤ 2Kg);
4) Заключване на достъпа: Въртящото се рамо се заключва автоматично преди да бъде получен сигнал за отваряне.
5) Въртяща се синхронизация на рамото (за двойни рамена);
6) Автоматично нулиране: Ако човек не успее да премине в рамките на определеното време след отваряне на турникета, системата автоматично ще отмени разрешението за този достъп;
7) Турникетът може да бъде настроен като постоянно отворен или постоянно затворен, за да отговори на изискванията на различни обекти;
8) Индукцията или закъснението във времето ще се нулират автоматично след 5 секунди (настройка) след отваряне; И
9) Въртящите се рамена се отварят автоматично в случай на прекъсване на електрозахранването, докато се затварят по време на електрификацията, отговаряйки на изискванията за противопожарна защита.
